| 类别 | 项目 | 参数详情 |
|---|---|---|

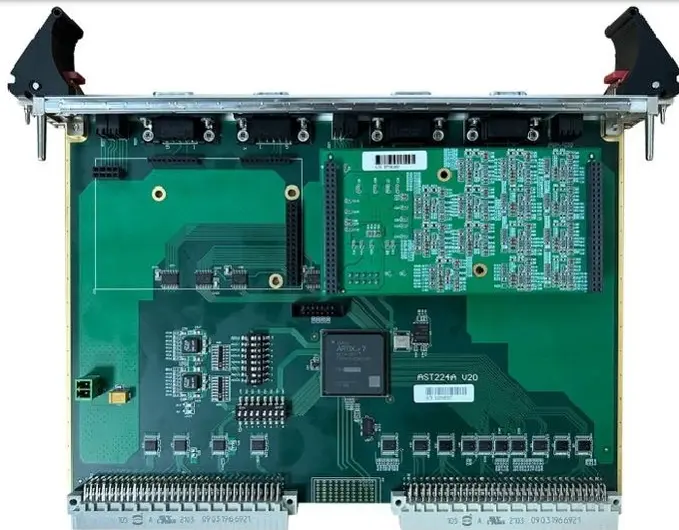

| 板卡描述 | 系统 | 基于 VME/SRIO 系统工作 |
| FPGA | xilinx A7 | |
| 应用 | 运动控制、定位传感、监控和测量、坐标测量机、X - Y 平台检测设备、机器人技术、机械控制 | |
| 接口 | VME 接口 | |
| 光口 | 前面板 2 个 SPP + 光口 | |
| 接口性能 | ABZ | 8 路 32bit/48bit 正交 ABZ 编码器通道 |
| BISS | 14 路 32bit/48bit BISS 编码器通道 | |
| Endat | 14 路 32bit/48bit Endat 编码器通道 | |
| SSI | 14 路 16bit/13bit SSI 编码器通道 | |
| 锁存引脚 | 8 路用于编码器的锁存引脚 | |
| 输出引脚 | 8 路 Trigger 输出引脚 | |
| 标准 | — | 6U VME 标准 |
| 软件 | — | Vivado2020 |
