| 类别 | 项目 | 参数详情 |
|---|---|---|

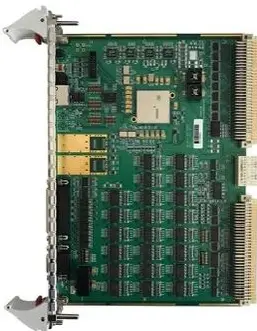

| 板卡描述 | CPU | 接收 VME - S 形态的 CPU 的指令、配置、数据，CPU1760 |
| FPGA | K7 - 325T，搭载 128MB 内存 | |
| 同步 | 支持前面板的外同步，即系统间同步；包含同步数据和同步时钟 | |
| 接口性能 | 总线 | 支持 VME 总线，支持从站数据通信，支持中断模式 |
| 光口 | SFP + 光口，X2 | |
| 总线 | 支持 P2BUS 总线，完成对采集卡的数据读取和管理 | |
| 输入输出 | DI x4，DO x4（DB9 母头），单端 TTL | |
| 总线 | 支持 RS422，RS485，RS232 总线，波特率可自由配置，可对被控设备（模块）进行指令下达，状态读取 | |
| 总线 | 支持背板内同步总线 | |
| 总线 | 支持背板内 trig 时序总线，完成对计算卡的数据广播和数据分发时序 | |
| 标准 | — | 6U，4HP VME - S 标准 |
| 软件 | — | Vivado |
